788-312 Zócalo de relé enchufable, doble contacto conmutado, 8A, 24 VCC. Incluye relé. Wago

788-312 Zócalo de relé enchufable, doble contacto conmutado, 8A, 24 VCC. Incluye relé. Wago

$15.899 Neto

SKU: TD-788-312 Categoría:

Hay existencias

  • Descripción
  • Ficha técnica / Descargas

Descripción

El enchufe de relé enchufable de la serie WAGO 788 proporciona una base excelente para aplicaciones de relés de conmutación con relés de conmutación en miniatura enchufables (con uno o dos contactos de conmutación) dentro de la industria y la automatización de procesos. Además de su diseño compacto, la toma de relé enchufable también impresiona por su amplia gama de características orientadas al usuario y los consiguientes beneficios.

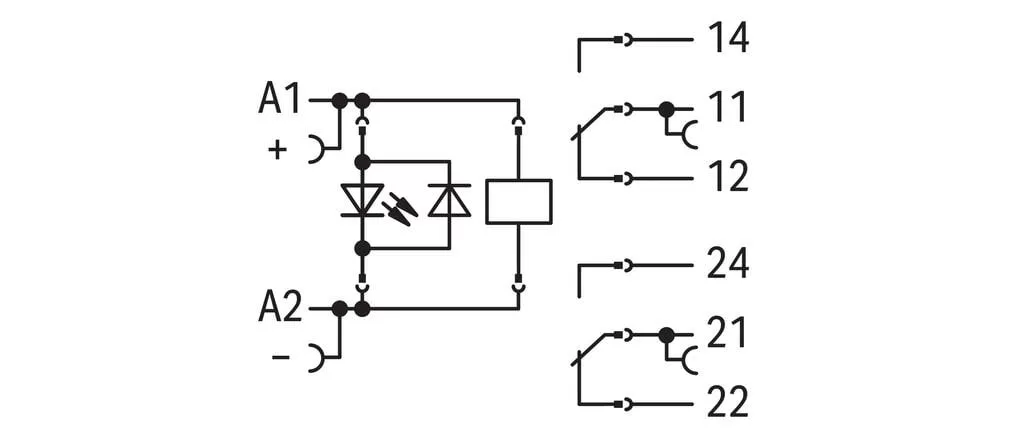

Circuito de control

Tensión nominal de entrada UN 24 VDC
Rango de tensión de entrada ±10 %
Corriente nominal de entrada en UN 19 mA

Circuito de carga

Número de inversores 2
Material de contacto (relé) AgNi 90/10
Corriente límite de servicio continuo 8 A
Corriente de irrupción (resistiva) (máx.) (AC) 15 A / 4 s
Tensión de conmutación (máx.) 250 VAC
Potencia de conmutación (resistiva) (máx.) AC 2000 VA; CC (ver curva de carga límite)
Capacidad de conmutación AC-15: 3 A / 250 VAC; DC-13: 2 A / 24 VDC
Carga mínima recomendada 12 V / 10 mA
Tiempo de establecimiento (típ.) 8ms
Tiempo de caída (típ.) 13ms
Duración de rebote (típ.) 10ms
Vida eléctrica (NO; carga resistiva; 23 °C) 10 x 10³ operaciones de conmutación
Vida mecánica 30 x 10⁶ operaciones de conmutación
Frecuencia de conmutación con/sin carga (máx.) 6 min-1 / 1200 min-1

Señales

Indicador de estado LED rojo
