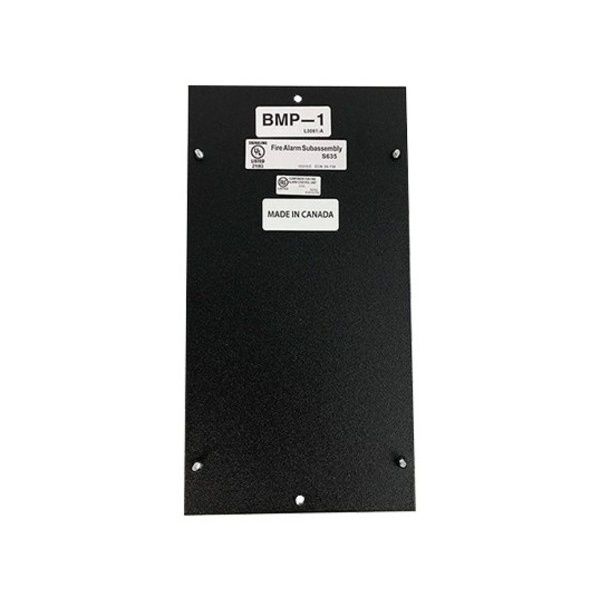

BMP-1 Tapa ciega un espacio. Notifier

Descripción

Nota: Esta placa de revestimiento es adecuada para módulos que no necesitan ser visibles o accesibles cuando la puerta está cerrada.

Los paneles de revestimiento y las cajas posteriores compatibles incluyen:

• Cajas posteriores de montaje en superficie: ABS-1B, ABS-2B, ABS-4D, ABS-ITB
• Cajas traseras de montaje empotrado: ABF-1B, ABF-2B, ABF-4B
• Cajas posteriores de montaje semiempotrado: ABF-I DB, ABF-2DB
• Paneles de revestimiento con bisagras: ADP-4B, DP-DISP

INSTALACIÓN

Deslice los dos orificios de montaje de la placa de revestimiento sobre los tornillos de la caja posterior por encima y por debajo de la ranura que se va a cubrir. Fije la placa de revestimiento con las tuercas hexagonales provistas.

Instalación del módulo opcional

Cuatro separadores y cuatro tornillos se envían con módulos que se pueden montar en la parte posterior de la placa de revestimiento. Adjunte un separador a cada
de los pernos roscados en la placa de revestimiento, alinee los orificios de montaje del módulo en estos separadores y atorníllelos firmemente.

Nota: Utilice todos los orificios de montaje para que el módulo esté correctamente conectado a tierra.

Nota: Los módulos no se pueden montar en el panel de revestimiento ADP-4B cuando una ranura frontal del CHS-4 o CHS-M2 está ocupada, o cuando cualquiera de las dos posiciones frontales derechas del CHS-M2 está ocupada. Siempre asegúrese de que haya espacio suficiente para cerrar la puerta del gabinete cuando se use esta instalación. Si usa una caja posterior de montaje en superficie o empotrada, continúe ensamblando la caja posterior como se indica en la documentación de ensamblaje.
