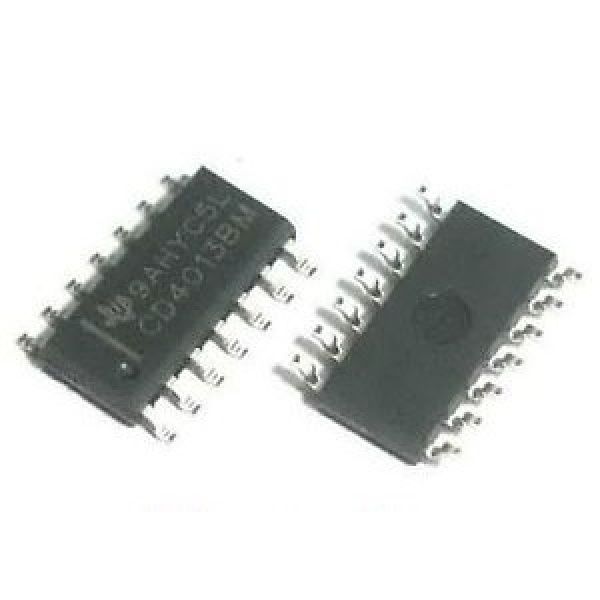

CD4013BM. Flip Flop. Pack 10 unidades
$3.500 Neto
Circuito integrado CMOS CD4013BM. Dos FLIP FLOP Tipo D. Cada flip-flop tiene datos independientes, activar, desactivar y entradas de reloj y salidas Q y Q . Estos dispositivos se pueden utilizar para aplicaciones de registro de desplazamiento, y, mediante la conexión de Q salida a la entrada de datos, para las aplicaciones de contador y basculantes. El nivel lógico presente en la entrada D se transfiere a la salida Q durante la transición continua positiva del pulso de reloj. Configuración o de revisión es independiente del reloj y se lleva a cabo por un alto nivel en el equipo o línea de reposo, respectivamente.
B11A15 100
Hay existencias
- Descripción
- Información adicional
- Ficha técnica / Descargas
Descripción
Especificaciones
- Flip-Flop Tipo: D
- Frecuencia: 12 MHz
- IC Tipo de salida: Diferencial / Complementaria
- Temperatura de funcionamiento máxima: 125 ° C
- Temperatura de funcionamiento mínima: -55 ° C
- Corriente de salida: 6.8 mA
- Retardo de propagación: 45 ns
- Tensión de alimentación Max: 18 V
- Tensión de alimentación mínima: 3 V
- Alimentación Rango de Voltaje: 3 V a 18 V
- Conjunto de capacidades de restablecimiento
- La operación de velocidad media – 16MHz típ. tasa de palanca reloj a 10V
- Características de las salidas normalizadas, simétricas
- 100% a prueba de corriente de reposo a 20V
- Corriente de entrada máxima de 1uA a 18V sobre el rango completo paquete de temperatura; 100nA a 18 V y 25 ° C
- Tipo de disparador: Borde PositivoEncapsulado: SOIC
- 14 pines
