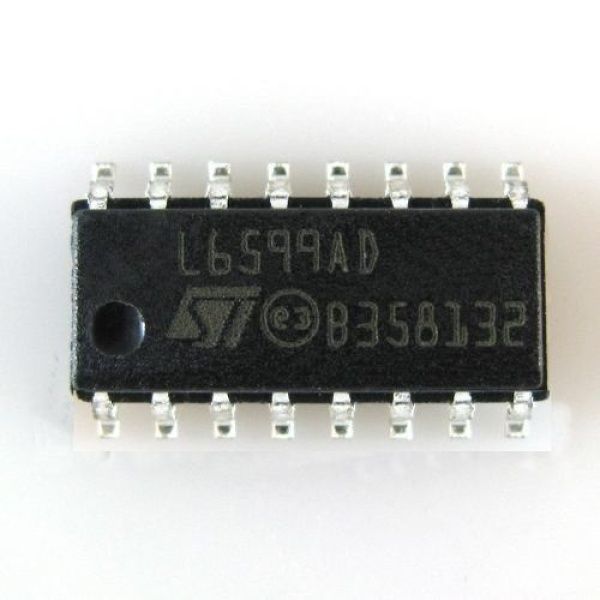

L6599AD

Descripción

Para conducir el interruptor del lado alto con el enfoque de arranque, el CI incorpora una estructura flotante de alto voltaje capaz de soportar más de 600 V con un DMOS de alto voltaje accionado de forma síncrona que reemplaza el diodo de arranque de recuperación rápida externo. El IC permite al diseñador establecer el rango de frecuencia de funcionamiento del convertidor por medio de un oscilador programable externamente. En el inicio, para evitar la corriente de entrada incontrolada, la frecuencia de conmutación comienza desde un valor máximo programable y decae progresivamente hasta que alcanza el valor de estado estable determinado por el lazo de control. Este cambio de frecuencia no es lineal para minimizar los sobreimpulsos de voltaje de salida; su duración es programable también. A carga ligera, el CI puede entrar en una operación de modo de ráfaga controlada que mantiene el consumo de entrada del convertidor al mínimo. Las funciones de IC incluyen una entrada de desactivación activa-baja no enclavada con histéresis de corriente útil para la secuencia de potencia o para la protección contra caídas de tensión, una entrada de detección de corriente para OCP con cambio de frecuencia y apagado retardado con reinicio automático. Un OCP de nivel superior bloquea el IC si la protección de primer nivel no es suficiente para controlar la corriente primaria. Su combinación ofrece una protección completa contra sobrecargas y cortocircuitos. Una entrada de desactivación bloqueada adicional (DIS) permite una fácil implementación de OTP y / o OVP. Se proporciona una interfaz con el controlador PFC que permite que el preregulador se desconecte durante condiciones de falla, como el apagado de OCP y DIS alto, o durante el funcionamiento en modo de ráfaga.
