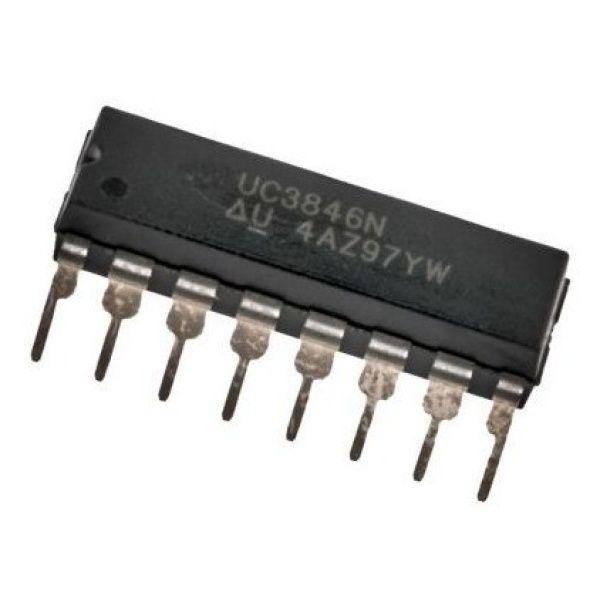

UC3846N Integrado Regulador PWM. Lote 2 unidades.

Descripción

Las ventajas topológicas incluyen la capacidad inherente de limitación de la corriente de pulso a pulso, la corrección automática de simetría para los convertidores push-pull y la capacidad de paralelizar “módulos de potencia” al mismo tiempo que mantiene una distribución de corriente igual. El circuito de protección incluye bloqueo de bajo voltaje incorporado y límite de corriente programable además de la capacidad de arranque suave. También está disponible una función de desconexión que puede iniciar un apagado completo con rearranque automático o apagar el suministro. Otras características incluyen el funcionamiento totalmente enclavado, la supresión de doble pulso, la capacidad de ajuste de la fecha límite y una referencia de bandgap recortada de ± 1%.

• Compensación automática de avance directo
• Límite de corriente de impulsos por pulso programable

• Corrección automática de simetría en la configuración push-pull

• Características de respuesta de carga mejoradas

• Capacidad de operación en paralelo para sistemas de potencia modulares

• Amplificador de detección de corriente diferencial con amplio rango de modo común

• Supresión de doble pulso

• 500mA (pico) las salidas del totem-poste

• ± 1% de referencia de bandgap

• Bloqueo de bajo voltaje

• Capacidad de inicio suave

• Terminal de apagado

• Aplicaciones: Administración de potencia

Especificaciones

• Tensión de entrada: 15 V
• Tensión de salida: 13.5 V
• Corriente de salida: 500 mA
• Tensión de alimentación mínima: 8 V
• Tensión de alimentación máxima: 40 V
•  Frecuencia: 450 kHz
• Temperatura de trabajo mínima: 0°C
• Temperatura de trabajo máxima: 70°C
• Encapsulado DIP
• 16 pines
• Modelo:74K4019
